德国GESIPA品牌气动铆钉枪TAURUS系列维修指导手册
[作者:凯蒂诺]  [日期:2013-12-25]

如下展示拆卸TAURUS系列工具,并配以相应的图片,为使用者更好的了解TAURUS系列工具(如下图以TAURUS2为例,其他型号均相同)

• 断开气源
• 卸枪头 (24)
• 卸爪片 (16)
• 卸废芯轴回收箱 (103/104)
• 卸带有弹簧垫圈(49)的气压管螺钉 (43a,43)

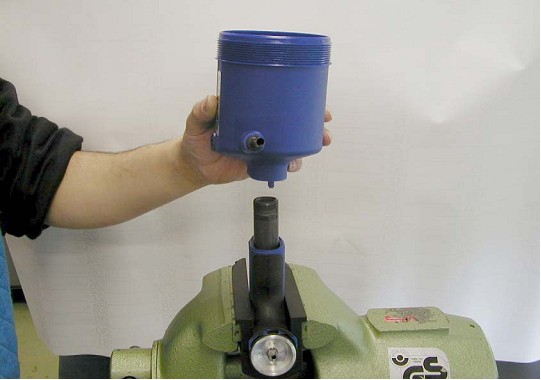

 重新安装剩下的芯轴回收箱 (103/104)

 • 卸掉带锁(41)和弹簧(48)的适配器(42),仅使用剩下的废芯轴回收箱。

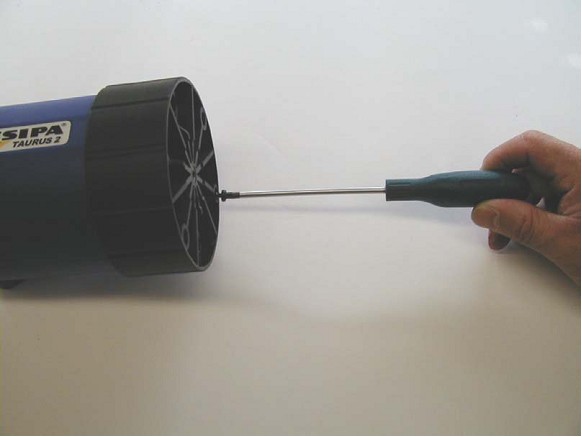

• 重要: 卸掉底部的螺钉。

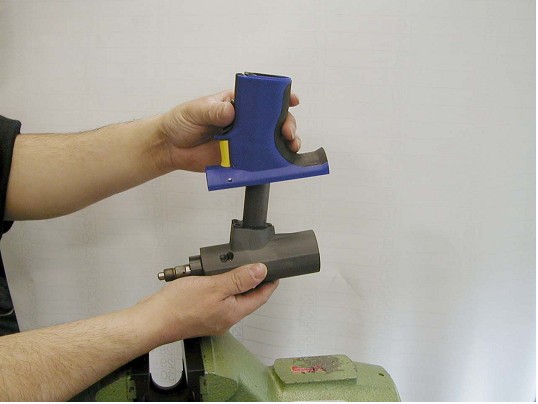

• 小心安装气缸.
• 用扳手将底座 (76,77,78) 卸下

• 将工具放入钳口(P/N 756 2007 )
• 提取出铝制缸套(69,70,71)

用钳子夹取活塞 (72,73,74)

• 用特定的扳手 P/N: 756 2005 卸下铝制螺母 (57)

• 小心地把汽缸套主室(58,59,60)移去
• 千万不能够破坏O- Ring (56) !

•用P/N 756 2006卸掉后面的螺销(40)

• 移去枪头
• 移去整个钳位段

• 清空液压缸,将其倒入一容器中

•取出牵引杆 (25)
• 从(25)中取出重置栓塞(36)

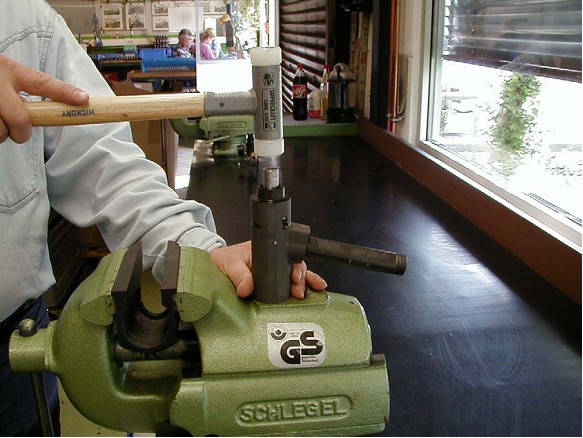

•用一个直径为17mm的铝制或塑料戳将密封环(32)取出。

用T20起子卸除螺钉(75)

用起子把阀门(90)卸除

用工具将活塞(92)取下,96.97.98一并卸除
从气缸内取下93.91

按照顺序将阀门控制的零件摆放开来

以上为TAURUS系列工具的内部所有构造。
